ProCal-Kalibriermodul Messschieber

Normgerechte Kalibrierung aller Messschieberausführungen nach DIN 862 und VDI/VDE/DGQ 2618.

Erweiterung der Standardmerkmaltypen um spezielle Messschiebermerkmale für die Maß- und Ebenheitsprüfung.

Features

Für jeden Messbereich können beliebige Messpunkte definiert werden. Für die unterschiedlichen Auflösungen werden Messunsicherheiten und Toleranzen vereinbart. Sie können im Merkmal festlegen, ob es für die Innen-, Außen-, Tiefen- oder Höhenmessung herangezogen wird. Und ob es nur für reine Innen-, Außen-, Tiefen- oder Höhen- oder für Kombinationsmessschieber gültig ist. Ebenheitsmerkmale für die Messschenkel und für Messbrücken.

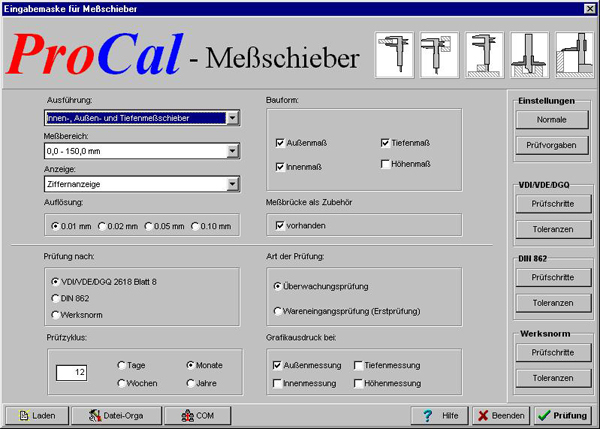

Eingabemaske

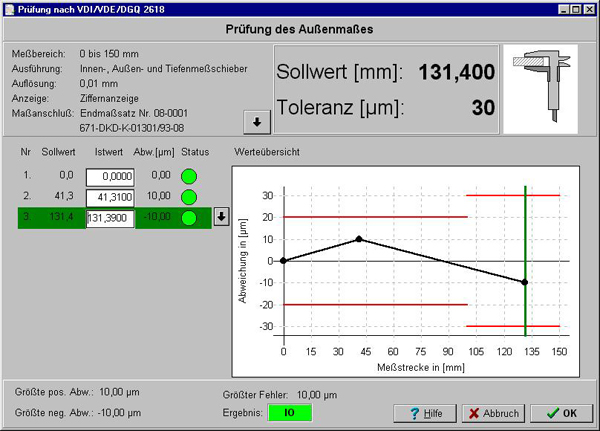

Außenmessung

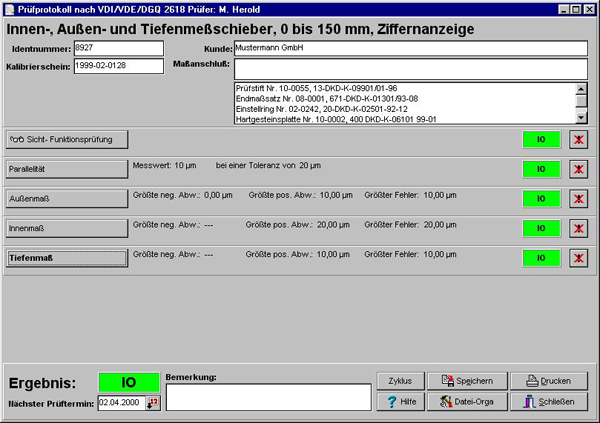

Prüfübersicht
